Пластины и оболочки

В программе реализованы 2 основных типа пластин и оболочек конечных элементов -4-узловая пластина (2D4) и 8-узловая пластина (2D8).

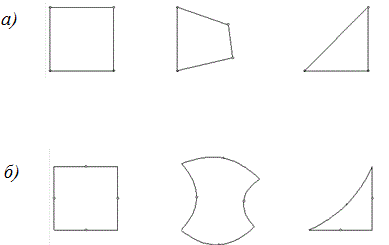

Базовым элементом в является 4-узловой пластина (а), которая может вырождаться в треугольник. Для этого элемента реализованы все возможности, в том числе нелинейное поведение материала вплоть до разрушения, описание свойств грунта. Отличием 8-узловой пластина (б) являются возможность описания только линейного поведения материала, а также криволинейных рёбер и поверхностей. Этот элемент также может вырождаться в элемент с меньшим числом узлов (8-3).

Свойства элементов аналогичны свойствам объёмных элементов (изопараметрия, возможность совершать большие перемещения и учёта нелинейности свойств материала для 2D4 элементов).

Для элементов данного типа возможно задание свойств захвата узлов.Подробнее
