Стержневые элементы

В программе реализованы следующие типы стержневых элементов:

• Брус;
• Криволинейный брус;
• Брус переменного сечения;
• Криволинейный брус переменного сечения;
• Участок трубы;
• риволинейный участок трубы (гиб).

Возможно задание шарнирного и жёсткого соединения с другими элементами, а также любой комбинации степеней свободы в узле, таким образом стержень является частным случаем бруса.

Возможен учёт эксцентриситета.

Учитывается внутреннее давление среды.

Для полых элементов (трубы и др.) учитывается внутреннее давление.

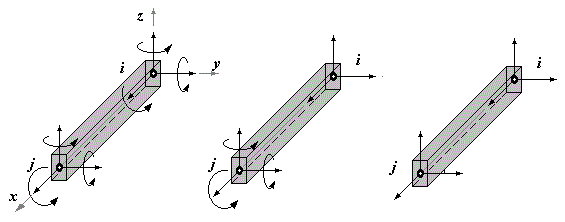

Прямые стержневые элементы.

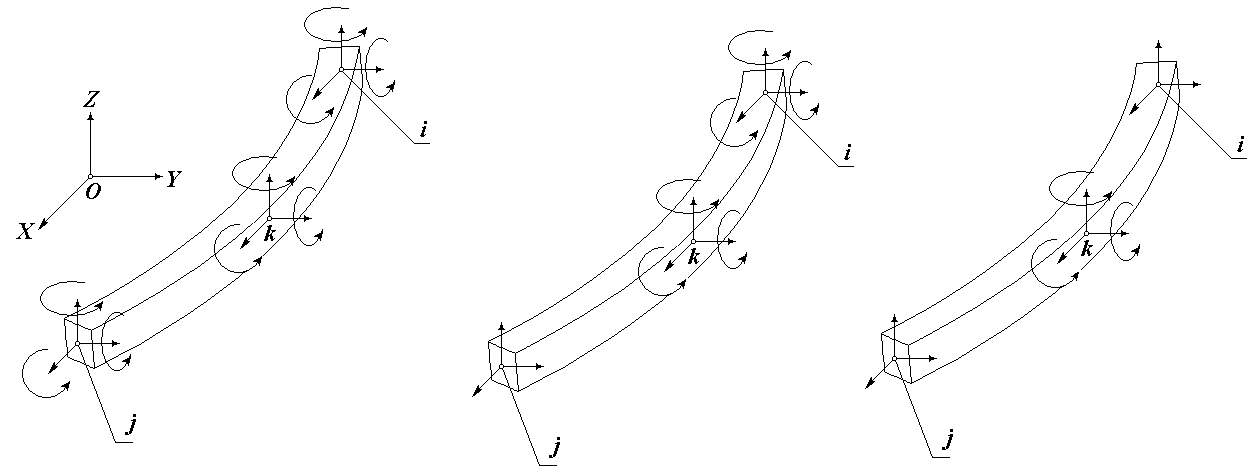

Криволинейные стержневые элементы.

Реализовано два способа задания жёсткости:

• традиционный, по геометрическим характеристикам сечения;
• с заданием приведенных жёсткостей.

Для традиционного способа задания существует библиотека типовых сечений, возможность задания конкретных значений и вычисления геометрических характеристик сечения по объёмной модели стержня.

При задании приведенных жёсткостей, в качестве параметров задаются величины усилий по осям локальной системы координат элемента, которые необходимо приложить к узлу j стержня для единичного смещения в соответствующем направлении, при жёстком закреплении в узле i. В узле j при этом какие-либо кинематические ограничения отсутствуют, т.е. стержень закреплён консольно.

Для элементов с поперечным сечением в виде трубы реализована возможность учёта внутреннего и наружного давлений, а также массы жидкости, находящейся внутри стержня.

Для стержней, находящихся в жидкой среде, реализован учёт выталкивающей силы (архимедова сила) и сил сопротивления движению в задачах динамики.

Для элементов данного типа возможно задание свойств захвата узлов.Подробнее
