Контактные элементы

В эту группу входят элементы предназначенные для описания различных случаев кинематической неудерживающей связи между участками поверхности модели и контактными точками (а, б), и телами (шары (в), ролики (г), конусы (г), кольца (г)).

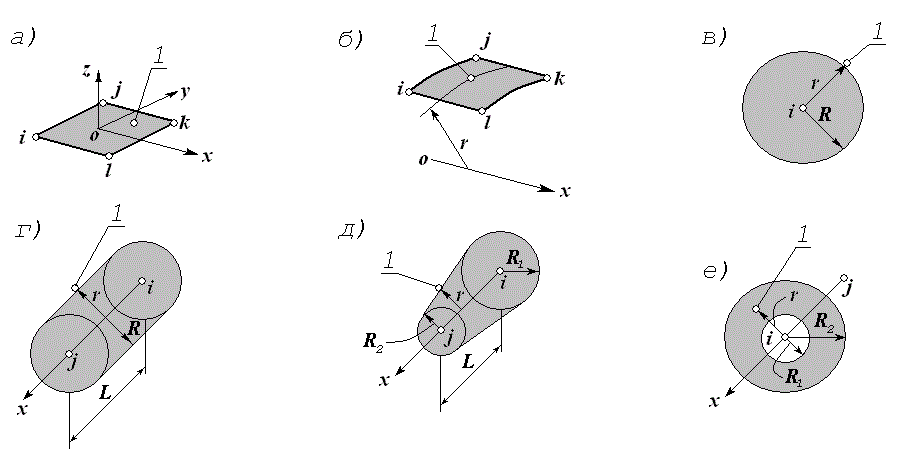

Контактные элементы: а - точка-поверхность, б - точка-криволинейная поверхность, в - контактный шар, г - контактный цилиндр, д - контактный конус, е - контактная шайба.

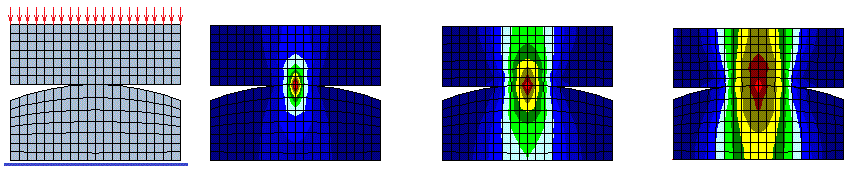

Контакт точек и поверхностей позволяет подробно рассмотреть напряжения в области контакта.

В случаях, когда свойства материалов контактирующих элементов сильно отличаются для моделирования жёстких элементов целесообразно использовать контактные тела.

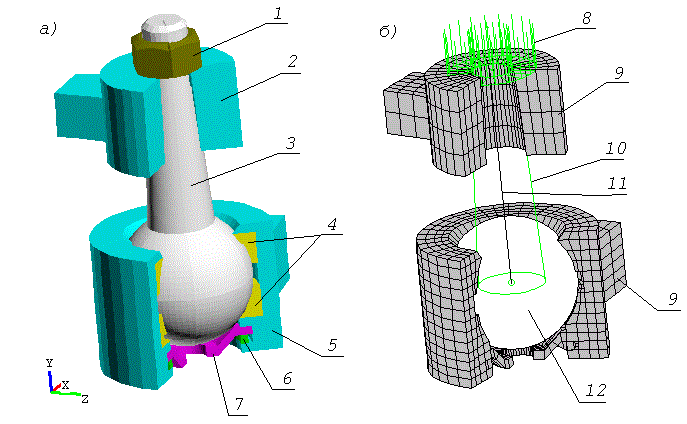

Пример: моделирование шаровой опоры. Здесь имеет место контакт стального шара с пластмассовыми вкладышами, и деформациями шара можно пренебречь. Использование такой схемы значительно снижает число узлов и объём вычислений.
